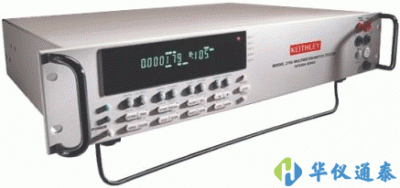

美国KEITHLEY 2750数字多用表将*密测量、程控开关和控制功能集成在一个紧凑的机箱内,可用于机架装配或测试台类的应用。这些高性价比、高性能的测试平台可替代分立的数字多用表、开关系统、数据记录仪/记录器、插卡式数据采集设备和VXI/PXI系统。
关键字:KEITHLEY 2750,2750数字多用表,美国KEITHLEY数字多用表
美国KEITHLEY 2750数字多用表将*密测量、程控开关和控制功能集成在一个紧凑的机箱内,可用于机架装配或测试台类的应用。这些高性价比、高性能的测试平台可替代分立的数字多用表、开关系统、数据记录仪/记录器、插卡式数据采集设备和VXI/PXI系统。
美国KEITHLEY 2750数字多用表产品简介:
•将*密测量、程控开关和控制功能集成在一个紧凑的机箱内,可用于机架装配或测试台类的应用。这些高性价比、高性能的测试平台可替代分立的数字多用表、开关系统、数据记录仪/记录器、插卡式数据采集设备和VXI/PXI系统。2700系列数据采集/多路综合测试系统的开关/控制模块为广泛的工业应用提供了出众的灵活性和测试效率
•2700和2750无可比拟的优良特性,也为系统集成商提供了多通道、造价低廉的高性能自动测试系统方案。插入式的模块具有灵活方便的特点,支持20~200个通道(双刀开关),可给待测器件提供激励源,切换信号通道,控制系统组件,而且能够实现多达14种功能的*密测量工作。可靠的数字I/O功能可以实现与其他自动化设备之间的触发与互连,以及超限报警输出功能。高达500通道/秒的扫描速率(单通道可达3500次读数/秒)大大提高了测试产能
美国KEITHLEY 2750数字多用表产品特点:
•多达200个用于测量与控制的差分输入通道(300V隔离)
•集成了数字多用表、开关系统和数据记录仪的多种功能
•真六位半(22比特) 精度 1Ω量程的分辨率为1µΩ
•用于小功率电路测试的20mV钳位
•12 种开关/控制插件模块可选
•TestPoint入门软件
•提供LabVIEW、Lab Windows/CVI、Visual Basic、C/C++和Testpoint驱动
•可选配的ExceLINX-1A数据记录软件
美国KEITHLEY 2750数字多用表技术参数:
主要指标 | |||
型号 | 2700 | 2701 | 2750 |
位数 | 六位半 | 六位半 | 六位半 |
扩展通道 | 80 | 80 | 200 |
直流电压 | |||
灵敏度 | 100nV | 100nV | 100nV |
很大读数 | 1000V | 1000V | 1000V |
基本准确度 | 0.002% | 0.002% | 0.002% |
比列测量 | 需多通道卡 | 需多通道卡 | 需多通道卡 |
交流电压(TRMS) | |||
灵敏度 | 100nV | 100nV | 100nV |
很大读数 | 750V | 750V | 750V |
基本准确度 | 0.06% | 0.06% | 0.06% |
带宽 | 3Hz~300kHz | 3Hz~300kHz | 3Hz~300kHz |
频率、周期 | 有 | 有 | 有 |
电阻(2/4线) | |||
灵敏度 | 100μΩ | 100μΩ | 1μΩ |
很大读数 | 120MΩ | 120MΩ | 120MΩ |
基本准确度 | 0.008% | 0.008% | 0.008% |
连通性测试 | 有 | 有 | 有 |
偏置补偿 | 有 | 有 | 有 |
干电路 | 无 | 无 | 有 |
恒流源 | 有 | 有 | 有 |
直流电流 | |||
灵敏度 | 10nA | 10nA | 10nA |
量程 | 20mA~3A | 20mA~3A | 20mA~3A |
基本准确度 | 0.03% | 0.03% | 0.03% |
交流电流(TRMS) | |||
灵敏度 | 1μA | 1μA | 1μA |
量程 | 1A~3A | 1A~3A | 1A~3A |
基本准确度 | 0.15% | 0.16% | 0.15% |
带宽 | 3Hz~5kHz | 3Hz~5kHz | 3Hz~5kHz |
一般特性 | |||
接口 | GPIB,RS-232 | 以太网,RS-232 | GPIB,RS-232 |
读数保持 | 有 | 有 | 无 |
数字I/O口 | 2入/5出(TTL) | 无 | 无 |
读数内存 | 55,000读数 | 450,000读数 | 110,000读数 |
很高速度 | 2000读数/秒 | 3500读数/秒 | 2500读数/秒 |
温度测量 | 热电偶、热电阻、热敏电阻 | ||
随机附件 | LabVIEW,LabWindows/CVI,Visual Basic,C/C++,和TestPoint驱动程序 | ||
使用手册 | |||
1751*全测试线 |
