  • 美国泰克MSO/DPO3000混合信号示波器系列

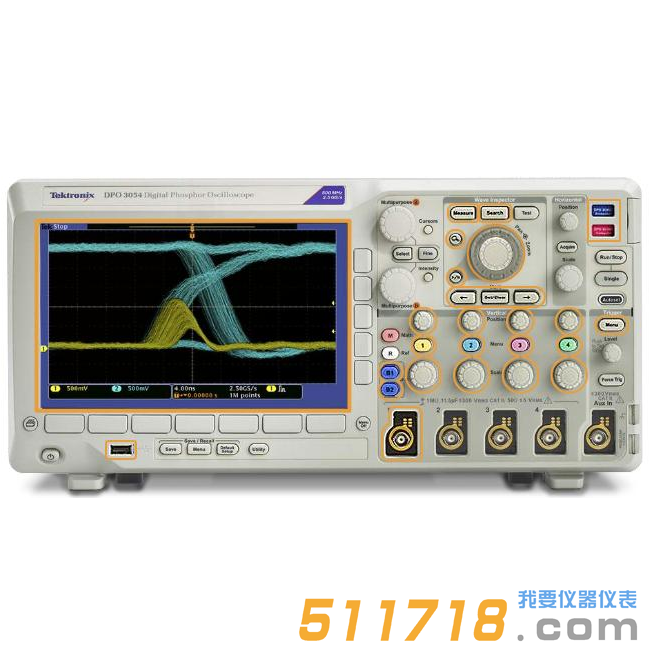

美国泰克MSO/DPO3000混合信号示波器系列

MSO/DPO3000系列混合信号示波器拥有高达500 MHz的带宽和2.5 GS/s的采样率,为当前许多主流应用提供了所需的性能。由于多达20条通道,您可以使用一台仪器,同时分析模拟信号和数字信号。再加上自动串行和并行总线分析、创新的Wave Inspector®控制功能和自动电源测量功能,MSO/DPO3000系列为您提供了所需的多功能工具,可以简化加快复杂设计的调试工作。

关键字: MSO/DPO3000混合信号示波器系列,MSO/DPO3000,美国泰克混合信号示波器系列

  • 联系电话:王经理 13261731718
  • QQ咨询:2881699718
  • 美国Tektronix泰克设计和制造能够帮助您测试和测量各种解决方案,从而突破复杂性的层层壁垒,加快您的全局创新步伐。 我们携手共进,一定能够帮助各级工程师更方便、更快速、更准确地创造和实现技术进步。 泰克推出的各种解决方案在过去这 70 年间,为许多人类重大进步提供了强有力的支持。 医疗。 通信。 移动。 太空。 我们的办事处遍布于 21 个*家和地区,致力于为即将创造未来的全球科学家、工程师和技术人员提供服务和支持。
品牌介绍
美国Tektronix
泰克设计和制造能够帮助您测试和测量各种解决方案,从而突破复杂性的层层壁垒,加快您的全局创新步伐。 我们携手共进,一定能够帮助各级工程师更方便、更快速、更准确地创造和实现技术进步。 泰克推出的各种解决方案在过去这 70 年间,为许多人类重大进步提供了强有力的支持。 医疗。 通信。 移动。 太空。 我们的办事处遍布于 21 个*家和地区,致力于为即将创造未来的全球科学家、工程师和技术人员提供服务和支持。
王经理 13261731718
产品详情



美国泰克MSO/DPO3000混合信号示波器系列拥有强大的功能,很多4条模拟通道和16条数字通道使其在分析信号、调试设计上表现*色。它还具有超过125种触发组合等优势。需要了解更多产品信息请与我司销售人员联系。


美国泰克MSO/DPO3000混合信号示波器系列的概述:


  MSO/DPO3000系列混合信号示波器拥有高达500 MHz的带宽和2.5 GS/s的采样率,为当前许多主流应用提供了所需的性能。由于多达20条通道,您可以使用一台仪器,同时分析模拟信号和数字信号。再加上自动串行和并行总线分析、创新的Wave Inspector®控制功能和自动电源测量功能,MSO/DPO3000系列为您提供了所需的多功能工具,可以简化加快复杂设计的调试工作。

美国泰克MSO/DPO3000混合信号示波器系列的特点:


功能

优点

很多4条模拟通道和16条数字通道

使用一台仪器分析模拟信号和数字信号,在系统级调试复杂设计。

数字荧光显示

>50,000 wfm/s的波形捕获速率和辉度等级显示,迅速发现毛刺和偶发事件。

整套触发

超过125种触发组合可以选择,迅速捕获异常信号,包括建立时间/保持时间触发、串行数据包内容触发和并行数据触发。

Wave Inspector® 控制装置

轻松搜索、标记和导航长记录长度,找到*有发生的事件。

自动测量

29种自动测量、FFT分析、测量统计和厉害数学运算,简化设备分析。

并行总线触发和分析(MSO系列)

自动触发、解码和搜索,迅速调试并行总线。高达121.2 ps的定时分辨率,捕获快速跳变。

串行触发和分析选项

自动触发、解码和搜索,迅速调试常用串行总线,包括I2C、SPI、MIL-STD-1553、CAN、LIN、FlexRay、RS-232/422/485/UART和I2S/LJ/RJ/TDM。

电源分析选项

集成自动电源测量功能,获得快速准确的测量结果。

可以升级带宽

现在购买与预算相符、和需求相配的性能,在项目要求变化时升级带宽。


美国泰克MSO/DPO3000混合信号示波器系列的简便易用功能:

  • Wave Inspector® 控制功能,轻松导航和自动搜索波形数据

  • 29 种自动测量FFT 分析,简化波形分析

  • TekVPI® 探头接口支持有源探头、差分探头和电流探头,自动定标和确定单位

  • 9 英寸(229 mm) WVGA 宽屏彩色显示器

  • 体积小,重量轻- 仅厚5.8 英寸(147mm),仅重9 磅(4 公斤)


    美国泰克MSO/DPO3000混合信号示波器系列的
    连接能力:
  • 前面板和后面板上的USB 2.0主机端口,迅速简便地存储数据、进行打印及连接USB 键盘

  • 后面板上的USB 2.0 设备端口,简便地连接PC 或直接打印兼容PictBridge® 的打印机

  • 集成10/100 以太网端口,用于联网和视频输出端口,把示波器显示画面导出到监视器或投影仪上


    美国泰克MSO/DPO3000混合信号示波器系列的
    选配串行触发和分析功能:
  • I2C、SPI、CAN、LIN、RS-232/422/485/UART和I2S/LJ/RJ/TDM 自动串行触发、解码和搜索选项


    美国泰克MSO/DPO3000混合信号示波器系列的
    混合信号设计和分析(MSO 系列):
  • 并行自动触发、解码和搜索功能

  • 多通道建立时间和保持时间触发

  • MagniVuTM高速采集技术,在数字通道上提供了121.2 ps的精细定时分辨率


    美国泰克MSO/DPO3000混合信号示波器系列的
    选配应用支持:
  • 电源分析

  • HDTV 和自定义视频分析


美国泰克MSO/DPO3000混合信号示波器系列的主要性能指标:

  • 500, 300, 100 MHz 带宽型号

  • 通道和4 通道型号

  • 16 条数字通道(MSO 系列)

  • *有通道上2.5 GS/s 的采样率

  • *有通道上5 M 点的记录长度

  • >50,000 wfm/s 的很大波形捕获速率

  • 成套厉害触发
