  • 日本OLYMPUS EPOCH LTC超声波探伤仪

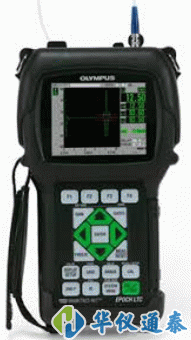

日本OLYMPUS EPOCH LTC超声波探伤仪

日本OLYMPUS EPOCH LTC超声波探伤仪是一款中级水平的手持式超声探伤仪,这款小巧的仪器为横窄竖宽结构,仅重0.96公斤(2.12磅)。

关键字:EPOCH LTC,EPOCH LTC超声波探伤仪,日本OLYMPUS超声波探伤仪

  • 联系电话:王经理 13261731718
  • QQ咨询:2881699718
产品详情

日本OLYMPUS EPOCH LTC超声波探伤仪是一款中级水平的手持式超声探伤仪,这款小巧的仪器为横窄竖宽结构,仅重0.96公斤(2.12磅)。


日本OLYMPUS EPOCH LTC超声波探伤仪产品简介:
•EPOCH LTC是一款中级水平的手持式超声探伤仪
•这款小巧的仪器为横窄竖宽结构,仅重0.96公斤(2.12磅)
•EPOCH LTC数字超声探伤仪体现了当今先进的技术
•该仪器体积小而重量轻
•EPOCH LTC 的设计基于技术先的EPOCH XT,其功能齐备,符合EN12668-1标准,不仅具有大量的标准性能,而且还配有多个专门的选项以满足用户的检测需要
•配有具有全VGA分辨率(640 x 480)的明亮彩色穿透反射式显示屏,能够以高分辨率显示A扫描,并且在包括阳光直射的任何光线条件下,都能清晰显示图像
•EPOCH LTC的设计符合IP67的要求,能确保仪器在无损探伤现场常见的恶劣环境下操作正常
•简化的小型键盘设计
•EPOCH LTC 具有简化的小型键盘,通过用左手或右手敲击键盘,可以直接使用仪器的主要功能,进行*面控制
•快速参数调整与迅速便捷的仪器设置文件检索(CAL)
•具备英语、国际符号、日语及中文版本
•四个自定义功能键,可为仪器设置参数选择预设数值
•厉害软件功能与数据管理能力
•动态DAC/TVG:对比DAC曲线或以时变增益法修复后的参考回波波幅,以百分比或dB值计算信号波幅
•DAC版本包括ASME、ASME 3、JIS以及自定义。涵盖以下主要功能:动态可调DAC曲线、DAC和TVG视图切换、自定义DAC报警曲线

日本OLYMPUS EPOCH LTC超声波探伤仪产品特点:
•密封外壳,符合IP67要求,可在恶劣环境下使用
•符合EN12668-1标准
•重量轻,仅为0.96 公斤(2.12 磅)
•全VGA多色彩穿透反射式显示功能
•USB(OTG)端口,用于与计算机通讯以及直接打印
•袖珍SD存储卡以及具有标准字母数字式数据电子自动记录器的机载存储器
•标准动态DAC/TVG曲线功能
•具有数字滤波器的数字高动态范围接收器
•带有调节选项的高性能方波脉冲发生器
•为满足用户检测需要,EPOCH LTC 含有许多标准性能。其中包括方波脉冲发生器、动态DAC/TVG 曲线、可选数字式滤波器、0 dB到110 dB的增益范围、峰值记忆、0.025毫米(0.001英寸)测量分辨率,以及一个带有可编程报警的闸门
•仪器还提供许多特定应用的可选软件功能:机载DGS/AVG、手动脉冲重复频率(PRF) 控制、脉冲宽度调整、闸门2、曲面校正,以及为增强控制提高功效而配备的GageView Pro 软件界面程序
•具有PerfectSquare™技术的标准方波脉冲发生器
•标准数字式接收器滤波:宽带和高通设置
•为满足检测需要可完全自定义的四个测量显示。可为每个显示框自由选择闸门测量
•波幅测量分辨率为0.25%满屏高
•为厚度、声程、斜深进行自动校准
•从0%到110%满屏高的波幅测量
•自动控制的PRF(10 Hz 到 500 Hz)。可以选择手动控制
•栅格显示模式:
        - 标准的1到10格
        - 声程
        - 用于角度声束检测的跨度模式
        - 可选的100或110%垂直显示
•抵御恶劣环境能力
•EPOCH LTC 能在包括海上与沙漠的各种严酷的现场工作环境中正常操作
•宽泛的工作温度范围:
        - 锂离子电池:-10 °C 到 50 °C (14 °F 到 122 °F)
        - 电池存储温度:0 °C 到 50 °C (32 °F 到 122 °F)
        - 充电温度:0 °C 到 40 °C (32 °F 到 104 °F)
•手腕带可按左手或右手操作习惯安装
•密封电池盒,无需工具即可更换电池
•USB(OTG)端口、袖珍SD卡插口以及VGA/RS-232接口都附有密封的输入输出保护装置

日本OLYMPUS EPOCH LTC超声波探伤仪产品标配:
EP-MCA:交流电适配器
EPLTC-TC:储运箱
EPLTC-MAN:仪器操作手册
EPLTC-HS:手腕带
EPLTC-BAT-L:锂离子充电电池
EPLTC-BAT-AA:AA电池盒
保修期:一年

日本OLYMPUS EPOCH LTC超声波探伤仪可选附件:
•外接智能型电池充电器:PN: EPXT-EC
•颈挂式配带:PN: EP4/CH
•带有Pipestand的橡胶保护壳:PN: EPLTC-RPC
•清晰的显示器保护屏(10):PN: EPLTC-DP

日本OLYMPUS EPOCH LTC超声波探伤仪仪器 I/O 端口:
•EPOCH LTC具有多种 I/O 端口,以满足数据管理以及培训的需要。
•USB (OTG):双重功能USB端口,用来与PC机通讯以及进行直接打印。
•袖珍SD存储:可将检测数据、仪器设置和屏幕捕捉保存到移动磁盘。
•VGA输出:可将EPOCH LTC显示以全速刷新率(60 Hz)投射或显示在标准PC机显示屏上。
•RS-232 端口:用来在使用PC机时,远程控制 EPOCH LTC。

日本OLYMPUS EPOCH LTC超声波探伤仪仪器 I/O 缆线:
•USB 到主PC机:(PN: EPLTC-C-USB-A-6)
•USB 到用户打印机:(PN: EPLTC-C-USB-B-6)
•RS-232 6英尺长度:(PN: EPLTC-C-RS232-6)
•VGA 6英尺长度:(PN: EPLTC-C-VGA-6)



日本OLYMPUS EPOCH LTC超声波探伤仪技术参数:


基本规格符合EN12668-1标准
重量0.96公斤(2.12磅),带锂离子电池
尺寸(高x宽x厚)223.3毫米x128.9毫米x55.1毫米(8.79英寸x5.07英寸x2.17英寸)
键盘英文、国际、日语或中文
语言英文、西班牙语、法语、德语、意大利语、日语、中文、俄语、挪威语、瑞典语
传感器连接LEMO00
电池充电锂离子电池。标准AA电池包
电池工作时间-锂离子电池8小时到9小时
-AA锂离子电池3小时到4小时
电源要求交流主电源100-120VAC、200-240VAC、50-60Hz
环境评级符合IP67环境侵入保护评级
可在美J标准MIL-STD-810F程序1和咱家防火协会规范NFPA70E500节1级2分段D组中规定的爆炸气体环境中应用。
通过了IEC60068-2-27,60g,6msH.S.的防震测试,3轴,共18轴。
通过了IEC60068-2-6的振动(正弦振动)测试,0.03英寸DA为50Hz到150Hz,或者2g,20扫查周期
显示彩色穿透反射式
液晶显示60Hz刷新率,用户可选择不同色彩主题和亮度,两个分屏模式和一个全屏模式。
显示器尺寸640像素(宽)x480像素(高);75毫米(2.95英寸)宽x56毫米(2.21英寸)高x94毫米(3.7英寸)对角线
波幅栅格模式100或110%波幅显示
时基栅格模式标准格式为0到10格,声程模式将声程范围分成5个相等的栅格。跨度模式以栅格线来表示声程跨距。
脉冲发生器
方波脉冲发生器宽度固定的方波脉冲发生器可有效地用于一般缺陷探测应用。
脉冲宽度主体仪器中宽度固定。使用EPLTC-SWP选项,从25ns到5,000ns(0.1MHz)可调。
脉冲重复频率(PRF)由仪器软件自动控制,范围从10Hz到500Hz。
测量速率10Hz到500Hz。永远与PRF相等。
激发能量设置100伏到400伏,100伏增量
阻尼50,100,200,400欧姆
接收器
增益0dB到110dB-位于功能键之上的两个用户定义的增益增量的调整和预置。
仪器总带宽0.2MHz到26.5MHz,在-3dB处
数字滤波器设置
标准0.2MHz到10.0MHz
宽带2.0MHz到21.5MHz
高通8.0MHz到26.5MHz
检波全波、正半波、负半波、射频
系统线性水平+/-0.5%FSW垂直0.25%FSH,放大器精度+/-1dB
*制0%到80%满屏高,带可视警告
校准速度和零偏移的自动距离校准
检测模式脉冲回波、双晶或穿透
单位毫米、英寸或微秒
范围主体仪器4毫米到5,000毫米(0.144英寸到200英寸)
延长范围选项(PN:EPLTC-RANGE)4毫米到10,000毫米(0.144英寸到400英寸)
速度635到15240米/秒(0.025到0.6000英寸/微秒)
零偏移0到750微秒
显示延迟-59毫米到很大范围(-2.323英寸到很大范围)
折射角度10°到85°,分辨率为0.1°
测量
类型厚度、声程、投影、深度、波幅、闸门1的传播时间
闸门2选项(PN:EPLTC-GATE2)可进行不依据闸门2测量和闸门2报警的回波-回波测量。
四个测量显示位置用户可以从任何一个闸门选择多达四个测量值实时显示在屏幕上。
动态DAC/TVG标准带有多达6条报警曲线的ASME、ASMEIII、JIS、CUSTOMDAC。可进行曲线增益的动态调整,动态范围110dB,斜率100dB/µs,捕捉点数多达50个。
波幅测量0%到110%满屏高
X-值校正从表面距离测量值中减去声束出射点到探头前沿的距离。
闸门1测量回波高度和传播时间。
闸门起点在整个显示范围内可变。
闸门宽度在闸门起点到显示终点的范围内可变。
闸门高度在2%到95%满屏高的范围内可变。
报警正、负阈值;很小深度
缩放显示范围为闸门1的宽度。
