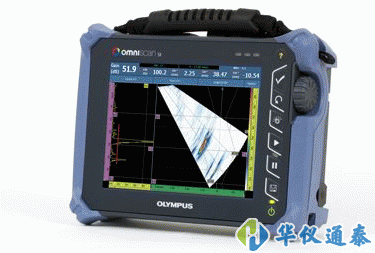

日本OLYMPUS OmniScan SX超声相控阵探伤仪

日本OLYMPUS OmniScan SX超声相控阵探伤仪有两种型号:SX PA和SX UT,是一款单组无模块仪器,针对检测要求较低的应用,这款仪器操作很为方便,性价比很高。

关键字:OmniScan SX,OmniScan SX超声相控阵探伤仪,日本OLYMPUS超声相控阵探伤仪

  • 联系电话:王经理 13261731718
  • QQ咨询:2881699718
产品详情

日本OLYMPUS OmniScan SX超声相控阵探伤仪有两种型号:SX PA和SX UT,是一款单组无模块仪器,针对检测要求较低的应用,这款仪器操作很为方便,性价比很高。


日本OLYMPUS OmniScan SX超声相控阵探伤仪产品简介:
•为了更加方便地使用仪器,OmniScan SX在其8.4英寸触摸屏上使用了合理简化的新型软件界面
•OmniScan SX是一款单组无模块仪器,针对检测要求较低的应用,这款仪器操作很为方便,性价比很高
•OmniScan SX有两种型号:SX PA和SX UT
•SX PA是一款16:64PR相控阵单元,与仅具有UT通道的SX UT一样,也配备了一个常规UT通道,可以进行脉冲回波、一发一收或TOFD检测
•与OmniScan MX2相比,OmniScan SX重量轻33 %,体积小50 %,具有OmniScan产品未有的更为轻巧便携的性能

日本OLYMPUS OmniScan SX超声相控阵探伤仪产品特点:
•OmniScan SX触摸屏配有全屏模式选项,使清晰度达到很大化,用户仅需在触摸屏上进行简单操作,便可访问许多菜单功能
•直观的界面使用户可以流畅地进行菜单选择,缩放,闸门调节,光标移动以及文本和数字的输入
•加上其它附加的集成功能,包括浅显易懂的设置和校准向导,迅捷的S扫描和A扫描显示更新率,和快速的脉冲重复频率(PRF),使OmniScan SX成为一款*效的检测工具
•OmniScan SX能与Olympus数量庞大的扫查器、探头和附件产品,及其专门的配备软件NDT SetupBuilder和OmniPC完全兼容
•硬件和软件产品的完整结合,使检测流程从设计、设置到采集、分析变得精简有效

日本OLYMPUS OmniScan SX超声相控阵探伤仪产品应用:
•相控阵焊缝检测
•腐蚀成像和复合材料检测
•TOFD焊缝检测
•组件检测



日本OLYMPUS OmniScan SX超声相控阵探伤仪技术参数:


外壳
外型尺寸
(W x H x D)
267 mm × 208 mm × 94 mm
(10.5 in. × 8.2 in. × 3.7 in.)
重量3.4 kg(7.5 lb),含电池
数据存储
存储装置SDHC卡,或大多数标准USB存储设备
数据文件容量300 MB
I/O端口
USB端口2个符合USB 2.0技术规格的USB端口
音频报警
视频输出视频输出(SVGA)
I/O线
编码器双轴编码器线(正交、向上、向下或时钟/方向)
数字输入4个数字TTL输入,5 V
数字输出3个数字TTL输出,5 V;每个输出很大电流为15 mA。
采集开关有,通过对一个数字输入进行配置的方式实现
电源输出线5 V,500 mA电源输出线(带短路保护)
步速输入5 V TTL步速输入
显示
显示屏尺寸21.3 cm(8.4 in.) (对角线)
分辨率800像素 x  600像素
亮度600 cd/m2
观察角度水平: –80° ~ 80° 垂直: –60° ~ 80°
颜色数量1千6百万
类型薄膜晶体管液晶显示屏(TFT LCD)
电源
电池类型智能锂离子电池
电池数量1节
电池供电时间正常操作条件下,至少6小时
环境技术规格
工作温度范围-10 °c ~ 45 °C
(14 ºF ~ 113 ºF)
存放温度范围–20 °C ~ 60 °C(–4 ºF ~ 140 ºF),含电池
–20 °C ~ 70 °C(–4 ºF ~ 158 ºF),不含电池
相对湿度45 °C无冷凝的条件下,很大相对湿度为70 %。
侵入保护评级设计符合IP66评级
防撞击评级通过MIL-STD-810G 516.6的坠落测试
超声技术规格(适用于OMNISX-1664PR)
接口1个相控阵接口: Olympus PA接口
2个UT接口: LEMO 00
聚焦法则数量256个
探头识别自动探头识别
脉冲发生器/接收器
孔径16个晶片
晶片数量64个晶片
脉冲发生器PA通道UT通道
电压40 V、80 V、115 V95 V、175 V、340 V
脉冲宽度30 ns ~ 500 ns范围内可调, 分辨率为2.5 ns。30 ns ~ 1000 ns范围内可调, 分辨率为2.5 ns。
脉冲形状负方波负方波
输出阻抗35 Ω(脉冲回波模式)
30 Ω(一发一收模式)
< 30 Ω
接收器PA通道UT通道
增益0 dB~80 dB,很大输入信号为550 mVp-p(满屏高)0 dB~120 dB,很大输入信号为34.5 Vp-p(满屏高)
输入阻抗60 Ω(脉冲回波模式)
150 Ω(一发一收模式)
60 Ω(脉冲回波模式)
50 Ω(脉冲发送接收模式)
系统带宽0.6 MHz~18 MHz(–3 dB)0.25 MHz~28 MHz(–3 dB)
声束形成
扫查类型扇形或线性
组数量1个
数据采集PA通道UT通道
数字化频率每5/4个通道使用了一个插值后,为400 MHz(12比特)每4个通道使用了一个插值后,为400 MHz(12比特)
很大脉冲速率高达6 kHz(C扫描)
数据处理PA通道UT通道
数据点数很多8192个
实时平均PA: 2、4、8、16UT: 2、4、8、16、32、64
检波射频、全波、正半波和负半波
滤波3个低通、3个带通、5个高通滤波器3个低通、6个带通、3个高通滤波器(TOFD配置下为8个低通滤波器)
视频滤波平滑(根据探头频率范围调节)
数据显示
A扫描刷新率A扫描: 60 Hz; S扫描: 60 Hz
数据同步
根据内部时钟1 Hz~6 kHz
根据编码器双轴: 1步~65536步
可编程的时间校正增益(TCG)
点数16个: 每个聚焦法则有一条TCG (时间校正增益)曲线
很大斜率40 dB/10 ns
报警
报警数量3个
条件闸门的任意逻辑组合
