  • 美国Tektronix(泰克) TDS1001B数字存储示波器

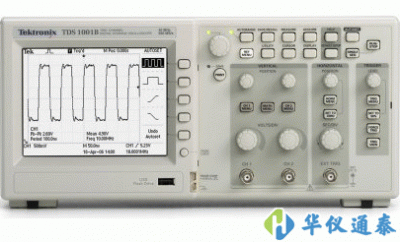

美国Tektronix(泰克) TDS1001B数字存储示波器

美国Tektronix(泰克) TDS1001B数字存储示波器可以迅速简便地捕获波形,灵活地传送数据。其快速傅立叶变换(FFT)和 波形加、减、乘数学运算功能允许分析、检定和调试电路。

关键字:TDS1001B,TDS1001B数字存储示波器,美国Tektronix(泰克)示波器

  • 联系电话:王经理 13261731718
  • QQ咨询:2881699718
  • 美国Tektronix泰克设计和制造能够帮助您测试和测量各种解决方案,从而突破复杂性的层层壁垒,加快您的全局创新步伐。 我们携手共进,一定能够帮助各级工程师更方便、更快速、更准确地创造和实现技术进步。 泰克推出的各种解决方案在过去这 70 年间,为许多人类重大进步提供了强有力的支持。 医疗。 通信。 移动。 太空。 我们的办事处遍布于 21 个*家和地区,致力于为即将创造未来的全球科学家、工程师和技术人员提供服务和支持。
品牌介绍
美国Tektronix
泰克设计和制造能够帮助您测试和测量各种解决方案,从而突破复杂性的层层壁垒,加快您的全局创新步伐。 我们携手共进,一定能够帮助各级工程师更方便、更快速、更准确地创造和实现技术进步。 泰克推出的各种解决方案在过去这 70 年间,为许多人类重大进步提供了强有力的支持。 医疗。 通信。 移动。 太空。 我们的办事处遍布于 21 个*家和地区,致力于为即将创造未来的全球科学家、工程师和技术人员提供服务和支持。
王经理 13261731718
产品详情

美国Tektronix(泰克) TDS1001B数字存储示波器可以迅速简便地捕获波形,灵活地传送数据。其快速傅立叶变换(FFT)和 波形加、减、乘数学运算功能允许分析、检定和调试电路。


美国Tektronix(泰克) TDS1001B数字存储示波器产品简介:
•经济的数字化精度
•W高达40 MHz 的带宽和500 MS/s 的很大取样速率,没有任何其它彩色数字存储示波器能够以这种价位提供如此高的带宽和取样速率
•TDS1000B和TDS2000B系列示波器全部带宽都提供了精的实时采集能力
•在*有时基设置上实现了相同的记录长度,提供了厉害触发功能
•可以隔离感兴趣的信号,并在所 有型号上标配11 种自动测量功能
•其快速傅立叶变换(FFT)和 波形加、减、乘数学运算功能允许分析、检定和调试电路
•迅速简便地捕获波形
•简单的用户界面,典型的模拟式控制功能,使这些仪器使用起 来非常简便,从而降低了学习时间,提高了工作效率
•灵活地传送数据
•USB 主机和设备端口实现了可移动数据存储、无缝PC 连接和直接打印功能
•没有任何其它彩色或单色数字存储示波器能够以这种价位提供这么高的灵活性和简便的数据传送能力
•简单的存档和分析功能
•使用OpenChoice® PC通信软件,简便地捕获、保存和分析测量结果
•您只需把屏幕图和波形数据拉到单机版桌面应用程序,或直接拉到Microsoft Word 和Excel 中
•为完善OpenChoice, National Instruments SignalExpress泰克版软件提供了扩展功能,包括厉害分析、示波器遥控和实地波形分析
•此外,如果您不愿意使用PC,您可以通过USB设备端口,直接把图像打印到兼容PictBridge 的任何打印机上

美国Tektronix(泰克) TDS1001B数字存储示波器应用领域:
•设计和调试
•教育和培训
•制造测试和质量控制
•服务和维修

美国Tektronix(泰克) TDS1001B数字存储示波器产品特点:
•40 MHz 带宽
•高达500 MS/s 的实时取样速率
•2 通道
•彩色或单色LCD 显示器
•通过前面板USB 端口支持可移动数据存储设备
•通过USB 设备端口及OpenChoice® 和NI SignalExpress®
•PC 软件,无缝连接PC
•厉害触发,包括脉宽触发和选行视频触发
•*有型号上标配FFT
•11 种自动测量功能
•多语言用户界面和上下文相关帮助
•通过USB设备端口直接打印到*有兼容PictBridge®的打印机

•终身保修*1






美国Tektronix(泰克) TDS1001B数字存储示波器技术参数:

   TDS1001BTDS1002BTDS1012BTDS2002BTDS2004BTDS2012BTDS2014BTDS2022BTDS2024B
显示器(1/4 VGA LCD)单色单色单色彩色彩色彩色彩色彩色彩色
带宽*240 MHz60 MHz100 MHz60 MHz60 MHz100 MHz100 MHz200 MHz200 MHz
通道数量222242424
外部触发输入*有型号上都包括
每条通道上的取样速率500 MS/s1.0 GS/s1.0 GS/s1.0 GS/s1.0 GS/s1.0 GS/s1.0 GS/s2.0 GS/s2.0 GS/s
记录长度*有型号上*有时基为2.5 K 点
垂直分辨率8位
垂直灵敏度*有型号上2 mV - 5 V/div,支持校准精调
DC 垂直精度*有型号上+3%
垂直缩放垂直扩展或折叠活动的波形或停止的波形
很大输入电压300VRMS CAT II; 在超过100 kHz 时额定值以20 dB/10 Hz 下降, 在3 MHz 时为13Vp-p AC
位置范围2 mV - 200 mV/div +2 V; >200 mV -5 V/div +50 V
带宽限制*有型号为20 MHz
输入耦合*有型号上AC, DC, GND
输入阻抗1 MΩ并联, 20pF
时基5 ns to 50 s/div5 ns to 50 s/div5 ns to 50 s/div5 ns to 50 s/div5 ns to 50 s/div5 ns to 50 s/div5 ns to 50 s/div2.5 ns to 50 s/div2.5 ns to 50 s/div
时基精度50 ppm
水平缩放水平扩展或折叠活动的波形或停止的波形
I/O 接口
USB 端口*有型号上都包括:2 个USB 2.0 端口
前面板上的USB 主机端口支持USB 闪存驱动器
仪器背面的USB 设备端口支持连接PC 及兼容PictBridge 的*有打印机
GPIB可选
非易失性存储器
参考波形显示(2)个2.5 K 点参考波形
没有USB闪存驱动器时的波形存储(2) 2.5 K 点(2) 2.5 K 点(2) 2.5 K 点(2) 2.5 K 点(4) 2.5 K 点(2) 2.5 K 点(4) 2.5 K 点(2) 2.5 K 点(4) 2.5 K 点
USB 驱动器很大存储容量2 GB
带有USB闪存驱动器时的波形存储每8 MB 96 个以上参考波形
没有USB 闪存驱动器时的设置10 个前面板设置
带有USB 闪存驱动器时的设置每8 MB 4000 个以上前面板设置
带有USB 闪存驱动器的屏幕图每8 MB 128 个以上屏幕图 (图像数量取决于选择的格式)
带有USB 闪存驱动器时全部保存

每8 MB 12 个以上的全部保存操作,一个全部保存操作会创建3-9 个文件(设置, 图像, 外加显示的每个波形一个文件)
