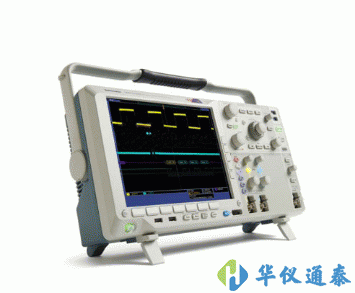

美国Tektronix(泰克) MSO4104B-L数字荧光示波器

美国Tektronix(泰克) MSO4104B-L数字荧光示波器体型小，重量轻，41 个自动测量和 FFT 分析可简化波形分析。

关键字：MSO4104B-L,MSO4104B-L数字荧光示波器,美国Tektronix(泰克)示波器

联系电话：王经理 13261731718
QQ咨询：2881699718

美国Tektronix：泰克设计和制造能够帮助您测试和测量各种解决方案，从而突破复杂性的层层壁垒，加快您的全局创新步伐。我们携手共进，一定能够帮助各级工程师更方便、更快速、更准确地创造和实现技术进步。泰克推出的各种解决方案在过去这 70 年间，为许多人类重大进步提供了强有力的支持。医疗。通信。移动。太空。我们的办事处遍布于 21 个*家和地区，致力于为即将创造未来的全球科学家、工程师和技术人员提供服务和支持。

品牌介绍

泰克设计和制造能够帮助您测试和测量各种解决方案，从而突破复杂性的层层壁垒，加快您的全局创新步伐。我们携手共进，一定能够帮助各级工程师更方便、更快速、更准确地创造和实现技术进步。泰克推出的各种解决方案在过去这 70 年间，为许多人类重大进步提供了强有力的支持。医疗。通信。移动。太空。我们的办事处遍布于 21 个*家和地区，致力于为即将创造未来的全球科学家、工程师和技术人员提供服务和支持。

王经理 13261731718

产品推荐

美国JDSU MTS-8000系列OTDR光时域反射仪

美国JDSU MTS-8000光谱分析仪-OSA-500x

美国JDSU MTS-6000系列OTDR光时域反射仪

美国JDSU MTS-4000系列OTDR光时域反射仪

产品详情

美国Tektronix(泰克) MSO4104B-L数字荧光示波器体型小，重量轻，41 个自动测量和 FFT 分析可简化波形分析。

美国Tektronix(泰克) MSO4104B-L数字荧光示波器产品简介：
·2 个和 4 个模拟通道型号
·16 个数字通道（MSO 系列）
·*有通道上高达 5 GS/s 的取样速率
·*有通道上高达 20M 点的记录长度
·很大波形捕获速率 >50000 wfm/s
·1 GHz、500 MHz、350 MHz 和 100 MHz 带宽型号
·标准无源电压探头，容性负载低于 4 pF，500 MHz 或 1 GHz 模拟带宽
·厉害触发套件

美国Tektronix(泰克) MSO4104B-L数字荧光示波器主要功能:
·16 个数字通道（MSO 系列）
·混合信号设计和分析（MSO 系列）
·并行总线上自动触发、解码和搜索
·逐个通道阈值设置
·多通道建立和保持触发
·41 个自动测量和 FFT 分析可简化波形分析
·10.4 吋 (264 mm) 高亮度 XGA 彩色显示器
·Wave Inspector® 控件为波形数据提供方便导航和自动搜索
·体型小，重量轻 - 深度 147 毫米（5.8 英寸），重 5 公斤（11 磅）
·MagniVu™ 高速采集在数字通道上提供 60.6 ps 的精细定时分辨率
·TekVPI® 探头接口支持有源探头、差分和电流探头进行自动缩放和单位设置
·可选的串行触发和分析 - I2C、SPI、USB、以太网、CAN、LIN、FlexRay、RS-232/422/485/UART、MIL-STD-1553 和 I2S/LJ/RJ/TDM 的自动串行触发、解码和搜索选项

连接:
·前面板和后面板各有两个 USB 2.0 主机端口，可快速方便实现数据存储、打印及连接 USB 键盘
·后面板上有 USB 2.0 设备端口用于连接 PC 或直接打印到 PictBridge® 兼容打印机
·集成 10/100/1000BASE-T 以太网端口实现网络连接，视频输出端口用于将示波器显示输出到监视器或投影仪

可选应用程序支持:
·功率分析
·很限和模板测试
·HDTV 和定制视频分析

美国Tektronix(泰克) MSO4104B-L数字荧光示波器技术参数：

型号	DPO4014B、MSO4014B	DPO4034B、MSO4034B	DPO4054B、MSO4054B	DPO4102B-L、MSO4102B-L	DPO4102B、MSO4102B	DPO4104B-L、MSO4104B-L	DPO4104B、MSO4104B
模拟通道	4	4	4	2	2	4	4
带宽	100 MHz	350 MHz	500 MHz	1 GHz	1 GHz	1 GHz	1 GHz
上升时间	3.5 ns	1 ns	700 ps	350 ps	350 ps	350 ps	350 ps
取样速率（1 个通道）	2.5 GS/s	2.5 GS/s	2.5 GS/s	5 GS/s	5 GS/s	5 GS/s	5 GS/s
取样速率（2 个通道）	2.5 GS/s	2.5 GS/s	2.5 GS/s	2.5 GS/s	5 GS/s	5 GS/s	5 GS/s
取样速率（4 个通道）	2.5 GS/s	2.5 GS/s	2.5 GS/s	—	—	2.5 GS/s	5 GS/s
记录长度（1 个通道）	20M	20M	20M	5M	20M	5M	20M
记录长度（2 个通道）	20M	20M	20M	5M	20M	5M	20M
记录长度（4 个通道）	20M	20M	20M	—	—	5M	20M
很高取样速率时的持续时间	8 ms	8 ms	8 ms	1 ms	4 ms	1 ms	4 ms
数字通道	MSO 型号在相应的 DPO 型号上增加了 16 个数字通道
尺寸	229 mm ×439 mm ×147 mm
重量（净重）	5 kg
