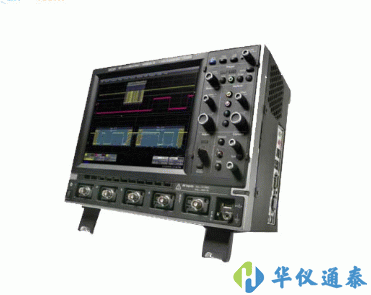

美国LECROY(力科) WA102/WA112/WA202/WA212/WA222/WA232示波器

美国LECROY(力科) WA102/WA112/WA202/WA212/WA222/WA232示波器是能够自动测量的示波器。

关键字:WA102,WA112,WA202,WA212,WA222,WA232,WA102/WA112/WA202/WA212/WA222/WA232示波器,美国LECROY(力科)示波器

  • 联系电话:王经理 13261731718
  • QQ咨询:2881699718
  • 美国LECROY(力科)leCroy力科仪器是提供测试设备解决方案的生产厂商,为使得全球各行各业中的公司提供能够设计和测试各类电子器件。成立于1964年,自公司成立以来,一直把*点放在研制改善生产效率的测试设备上,帮助工程师更快速、更*效地解决电路问题。
品牌介绍
美国LECROY(力科)
leCroy力科仪器是提供测试设备解决方案的生产厂商,为使得全球各行各业中的公司提供能够设计和测试各类电子器件。成立于1964年,自公司成立以来,一直把*点放在研制改善生产效率的测试设备上,帮助工程师更快速、更*效地解决电路问题。
王经理 13261731718
产品详情

美国LECROY(力科) WA102/WA112/WA202/WA212/WA222/WA232示波器是能够自动测量的示波器。


美国LECROY(力科) WA102/WA112/WA202/WA212/WA222/WA232示波器产品简介:

数字滤波器

WaveAce 每条通道上都提供了数字滤波功能。低通滤波器、高通滤波器、带通滤波器和带阻滤波器允许您只隔离想要查看的频率


触发

边沿触发并不总是每个信号的很好选择。除基本边沿触发外,WaveAce还提供了一系列触发功能,包括脉宽触发、视频触发和斜坡(上升时间)触发


自动测量

WaveAce 标配32 种自动测量,简化了您的工作方式。它可以显示多达4个测量,而不会使波形显示画面显得拥挤;还可以使用测量仪表板,一次显示全部32个测量。各种厉害定时参数可以洞察两个不同信号之间的关系


波形数学运算

WaveAce 提供了五种数学函数,包括加、减、乘、除和FFT。FFT功能可以选择四个窗口和两个不同的垂直标度


连接能力

WaveAce 在前面板上提供了一个USB 主机端口,用来把屏幕图、波形和设置保存到U 盘上。它在后面板上提供了一个USB设备端口,可以连接PC 或PictBridge 打印机。EasyScope 软件可以通过USB 或RS-232 *面访问示波器的显示、测量、波形数据和前面板控制功能,简化了与PC 的连接和通信


大型内存

在测试和调试过程中,在内存中保存和调用波形和设置可以节约大量的时间。WaveAce 可以把很多20 个波形、20 种设置和2 个参考波形保存到内存中


测试通过/失败

由于内置通过/失败模板测试,WaveAce可以迅速识别问题,让您知道发生的问题。可以在屏幕上显示测试通过/失败结果历史


波形序列记录器

捕获和重播由很多2500 个波形组成的序列,隔离在系统中导致问题的欠幅脉冲或毛刺。采集模式不同应用要求不同的采集模式。WaveAce提供了实时模式、等效时间模式、峰值检测模式和平均模式,保证可以捕获和显示任何波形


美国LECROY(力科) WA102/WA112/WA202/WA212/WA222/WA232示波器主要特点

60 MHz、100 MHz、200 MHz和300 MHz 的带宽

高达2 GS/s 的采样率长波形存储器

-4 kpts/Ch或9 kpts/Ch (通道复用时18 kpts)

厉害触发—边沿、脉宽、视频、斜坡(上升时间)

*有型号均配有5.7"彩色显示器

32种自动测量

多语言用户界面和上下文相关帮助

大型内置波形和设置存储器

4种运算函数加FFT

USB主机和设备连接,用于打印机、存储棒和PC远程控制


美国LECROY(力科) WA102/WA112/WA202/WA212/WA222/WA232示波器标准配置:

每条通道一只无源探头
多语言用户界面和帮助
EasyScope PC 软件,带有USB 电缆
用户手册和快速参考指南
校准和性能证明
3 年保修





美国LECROY(力科) WA102/WA112/WA202/WA212/WA222/WA232示波器技术参数:

型号WaveAce 102WaveAce 112WaveAce 202WaveAce 212WaveAce 222WaveAce 232
带宽60 MHz100 MHz60 MHz100 MHz200 MHz300 MHz
上升时间5.8 ns3.5 ns5.8 ns3.5 ns1.75 ns1.2 ns
输入通道数量222222
显示器5.7" 彩色显示器,320 x 240 分辨率
采样率(单次)500 MS/s (通道复用),
250 MS/s (*有通道)
1 GS/s (*有通道)2 GS/s (通道复用),
1 GS/s (*有通道)
采样率(等效时间)50 GS/s
峰值检测周期10 ns
存储长度4 kpts/Ch9 kpts/Ch (通道复用时18 kpts/Ch)
垂直分辨率8 位
垂直灵敏度2 mV/div-5 V/div
带宽限制滤波器20 MHz
很大输入电压400 V CAT II1 MΩ-400 V Pk, 5 Vrms (50Ω)
输入耦合1 MΩ || 13 pF1 MΩ || 13 pF, 50Ω
输入阻抗GND, DC 1 MΩ, AC 1 MΩ
探头10:1, 1:1 可切换无源探头(一条通道一只)
时基范围5 ns/div-50 s/div2.5 ns/div-50 s/div
触发
触发边沿, 脉宽, 视频, 斜坡(上升时间), 交替
测量、数学运算和波形记录器
测量幅度, 平均值, 基数, 突发宽度, 周期RMS, + 占空比, - 占空比, 下降时间, 频率, 很大值, 中间值, 很小值, 峰到峰值,周期, 相位, 上升时间, RMS, 顶部, + 宽度, - 宽度。外加8 种厉害沿到沿定时测量参数
数学运算加, 减, 乘, 除, FFT (高达1 kpts, 支持矩形, Von Hann, Hamming 或Blakman 窗口)
波形序列记录器记录和播放由高达2500 个波形组成的序列
物理特点
外观尺寸(高、宽、厚) 154 mm x 133 mm x 305 mm; 6" x 5.2" x 12" (高度中不包括支脚)
毛重2.3 公斤;5 磅
