RMS4096型数字化低本底多道γ能谱仪

RMS4096型数字化低本底多道γ能谱仪的基本系统由NaI(Tl)闪烁晶体能谱探测器及其配套屏蔽铅室、多功能集成卡、数据采集软件、谱分析软件、计算机系统和数据输出打印机等六部分组成。

关键字:RMS4096γ能谱仪

  • 联系电话:王经理 13261731718
  • QQ咨询:2881699718
产品详情

RMS4096型数字化低本底多道γ能谱仪的基本系统由NaI(Tl)闪烁晶体能谱探测器及其配套屏蔽铅室、多功能集成卡、数据采集软件、谱分析软件、计算机系统和数据输出打印机等六部分组成。


RMS4096型数字化低本底多道γ能谱仪工作原理:

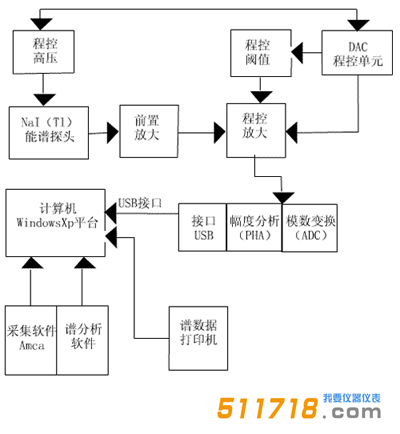

RMS4096-USB型数字化低本底多道γ能谱仪的基本系统由NaI(Tl)闪烁晶体能谱探测器及其配套屏蔽铅室、多功能集成卡、数据采集软件、谱分析软件、计算机系统和数据输出打印机等六部分组成。原理方框图如下:


多功能集成插卡通过DAC程控方式可以提供探测器高压、窗口甄别阈值及其线性放大器增益;线性放大器将对从探测器输出的电脉冲信号进行适当的放大,窗口甄别器选择信号幅度在上下阈值间的脉冲送入模数变换器(ADC)开始线性放电,同时时钟计数并启动变换;放电到某一电平时停止计数,计数的多少与该脉冲的大小成正比;模数变换器(ADC)把模拟量(电压幅度)变换为脉冲数码并对模拟量进行选择;变换后的脉冲数码经USB接口控制送入计算机特定内存区。



RMS4096型数字化低本底多道γ能谱仪主要技术指标:

RMS4096-USB型数字化低本底多道γ能谱仪的系统本底和测量不确定度满足中华人民共和国国家标准GB6566《建筑材料放射性核素限量标准》的要求。经过能量刻度和效率校准后,按照放射性核素分析和活度测量的标准方法,当放射性比活度大于37Bq/kg时,总不确定度<20%。

能量分辨率:≤7.5(137Cs)

能量线性:≤1%(60KeV―2.0MeV)

系统稳定性:≤±1%(8h)

极大数据存储道数:8192道、每道计数容量223-1

数据存储道组:512、1024、2048、4096和8192

铅屏蔽室衰减因子:≥80%,全谱本底的计数率小于350cpm;

系统软件平台:中文视窗WindowsXp、Net、2000及9X


RMS4096型数字化低本底多道γ能谱仪主要技术性能:

1. ADC部分

⑴ 时钟频率:50~100 MHz

⑵ 道数:8192/4096/2048/1024/512可选

⑶ 分析范围:40mV~4V

⑷ 阈值调整:程控窗口阈值,增量1 / 4000满刻度

⑸ 输入脉冲:0~4V

⑹ 微分非线性:≤±1% 98%分析范围内

⑺ 积分非线性:≤±0.08%

⑻ 稳定性:≤±1道

⑼ 定时:实时间、活时间。

2.放大器部分

⑴增益:1-6倍

⑵增益调整:程控增量 1 / 4000满刻度

⑶增益稳定性:≤±0.1%

⑷输入极性:正或负 (DIP开关设置)

⑸积分非线性:≤±0.5%

⑹非线性失真系数:≤±0.1%

⑺输入端噪声:≤15μv

⑻温度稳定性:≤0.02%

⑼成形时间:0.5μs~12μs可设置

⑽长期稳定性:≤±1.0%满刻度。

3.高压部分和低压

⑴ 高压范围:100~1500v可选

⑵ 高压调整:程控增量 1 / 4000满刻度

⑶ 高压极性:正或负可选

⑷ 高压电流:500μA(1mA可选)

⑸ 纹波电压:≤30mV(有效值)

⑹ 额定输入功率:6W

⑺ 高压长期稳定性:24小时≤0.03%

⑻ 低压部分:±12V(或±15V可选),输出电流不小于20 mA。

4.软件功能

⑴ 采集部分包括:定时采集、增益调整、高压调整、阈值调整等;

⑵ 谱图处理包括:谱图放大、谱图压缩、谱图传递等;

⑶ 谱图分析包括:自动寻峰、谱形平滑、剥谱计算、能量定标等;

⑷ 文件处理包括:文件新建、打开文件、保存文件、打印预览、文件打印等。


工作环境

温度:0―40℃

相对温度:≤90%(+40℃)

电源:AC.220V±10%,50±1HZ

环境电离辐射和电磁辐射的影响可忽略

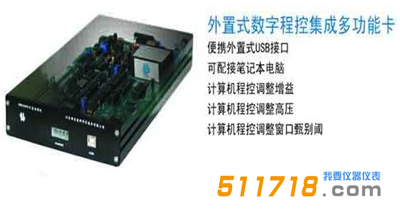

外置便携式数字程控集成多功能卡(USB接口)

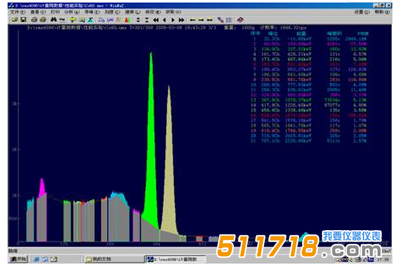

通用γ谱仿真采集软件包

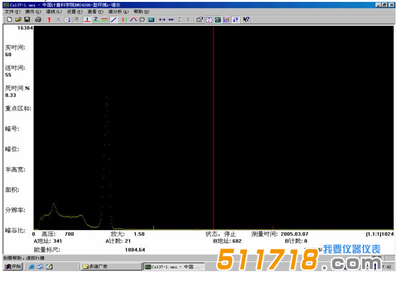

标准建材中天然放射性含量分析软件包


标准活性炭盒法室内氡活度分析软件包

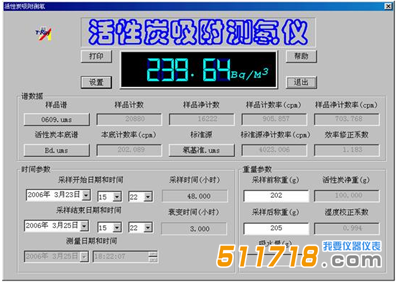

活性炭盒法室内氡活度分析软件包主界面

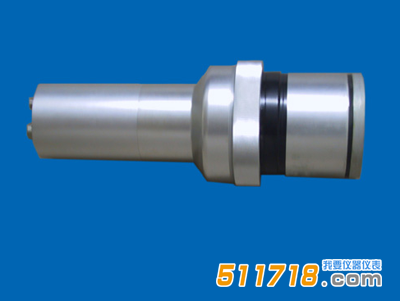

3英寸NaI(Tl)低本底γ一体化探头

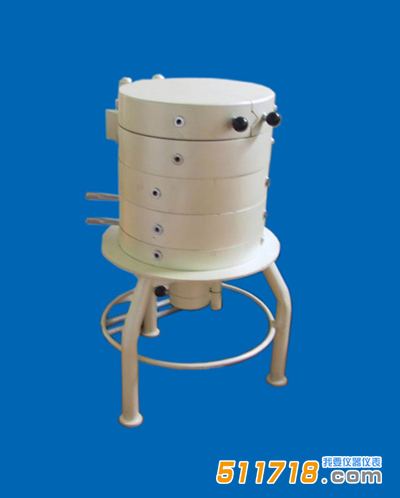

专用RMS-N型铅室


外形尺寸及重量:440(直径)×960mm(高度)

铅屏蔽厚度:100mm;重粒子、反散射及韧致辐射三重屏蔽

重量:约900kg
