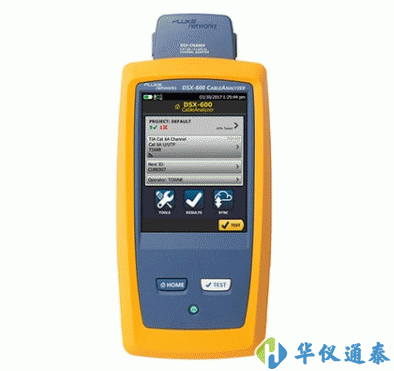

美国Fluke DSX-600电缆测试仪是利用 LinkWare™ Live 通过Wi-Fi从任意智能设备管理工作和测试仪。
关键字：DSX-600,DSX-600电缆测试仪,Fluke DSX-600,美国Fluke电缆测试仪
美国福禄克(FLUKE)
美国Fluke DSX-600电缆测试仪是利用 LinkWare™ Live 通过Wi-Fi从任意智能设备管理工作和测试仪。
美国Fluke DSX-600电缆测试仪产品简介：
DSX-600 CableAnalyzer™是铜缆、双绞线结构化布线(从3类/C级到6类/EA级)基本认证的工具，其速度和可靠性使您更*效、更*效——您可以在底线上看到结果。
没有任何其他测试仪能够始终提供如DSX-600一样的性能。其手势用户界面让您的技术人员能够减少解释屏幕所需的时间，从而将更多时间用于测试。500 MHz 频率范围只需 10 秒即可认证 10 千兆以太网的 Cat 6A/Class EA线缆。高ji诊断能够准确定位故障发生的位置。LinkWare™ Live 是基于云的服务，使您能够通过任何设备、随时、随地由任何人管理认证工作。
美国Fluke DSX-600电缆测试仪型号：
1、DSX-600：

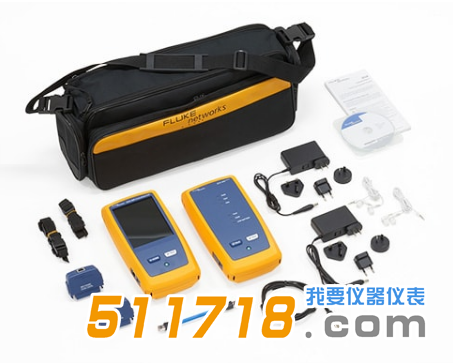

DSX-600 CableAnalyzer 主测试仪和智能远端，Cat 6A/ Class EA 通道适配器 (2)，6 英寸 (15 cm) RJ45 基准跳线 (1)，便携软包，USB 计算机通信线，AC 适配器 (2) 和 DSX-600 入门指南
2、DSX-600-PRO：
DSX-600 CableAnalyzer 主测试仪和智能远端，Cat 6A/ Class EA 通道适配器 (2)，6 英寸 (15 cm) RJ45 基准跳线 (1)，Cat 6A/Class EA *久链路适配器 (2)，便携软包，USB 计算机通信线，AC 适配器 (2) 和 DSX-600 入门指南
美国Fluke DSX-600电缆测试仪产品亮点：
Cat 3/Class C到Cat 6A/ Class EA铜缆、双绞线结构布线的基本认证
利用 LinkWare™ Live 通过 Wi-Fi从任意智能设备管理工作和测试仪。Fluke Networks 闻名遐迩的可靠性获得全球范围内广泛认可。
Cat 6A 和 Class EA 铜缆认证
包括通道测量适配器;可选配坚固耐用的*久链路适配器，带可插拔测试插头
Cat 6A 测试时间为 10 秒
ProjX™ 管理系统确保测试配置快捷、万无一失
HDTDX 和 HDTDR 诊断功能准确定位故障位置
利用集成 LinkWare™ Live，可从任意智能设备来管理工作和测试仪。
使用 LinkWare™ PC，可快速、方便地创建PDF格式的专业定制报告。
美国Fluke DSX-600电缆测试仪产品特性：
1、独特功能
DSX-600 通过加速测试过程的每个步骤，使用户完成比以往更多的作业。
LinkWare Live 云服务使项目经理可以远程设置测试仪、监控工作进展，甚至可以使用任意智能设备定位测试仪
ProjX™ 管理系统可以简化从初始设置到系统验收整个过程的各项工作。它避免了一些冗余步骤，并可确保*有测试每次均能一次性正确完成
Taptive™ 用户界面使各种技能水平的技术人员都能轻而易举地完成高ji数据分析、轻松地进行设置和操作
LinkWare PC 管理软件可提供好的测试结果分析和专业的测试报告
2、标准
TIA - 类 3，5，5e，6，6A，根据 TIA 568-C.2 或 TIA-1005 标准
ISO/IEC - 根据 ISO/IEC 11801:2002 和修正标准进行 C 和 D、E、EA 类认证
IEEE 802.3 - 10BASE-T, 100BASE-TX, 1000BASE-T, 10GBASE-T
3、性能
九秒 Cat 6/Class E 和 10 秒 Cat 6A/Class EA 测试时间使其拥有很快的认证速度
图形显示故障源，DTX-600 HDTDR 和 HDTDX 算法会提供快速、易于理解的说明以找出故障点(与测试仪的距离)。
以全图形方式管理多达12,000 个 Cat 6A 测试结果
电容触摸屏可使您通过选择线缆类型、标准和测试参数更快地设置测试仪
4、ProjX™ 管理系统帮您轻松管理复杂的工作
以全图形方式管理多达12,000个Cat 6A测试结果
管理有多个团队参与、使用多个测试仪和具有多种要求的多项工作不但费时，而且容易出错。越来越庞大的作业规模使得项目组织比以往更加重要。DSX-600 CableAnalyzer 的新 ProjX 管理系统的*有工作详情都只有一个项目文件，可以使用一个简单的名称保存，开始项目后无需再次输入工作特定的详情。这样可减少从一项作业转换到另一项时或在一项作业中使用多个测试仪时的设置错误或文件丢失。此外，它还可按线缆 ID 提供测试结果，合并*有更改且不会产生重复，且以后来安装的铜缆或光纤模块为默认对象。ProjX 管理系统以 0-100% 的比例提供各项作业的实时完成状态，可使操作员选择分开执行任何需要进行其他分析的测试，并确保不会漏掉任何内容。“稍后修复”选项可创建用于纠正任意工作质量问题的竣工查核事项清单或自动完成清单。ProjX 能够提高项目经理及组长们的效率。
5、以超快速度执行
十秒钟的Cat 6A测试时间和较快的提交认证结果的方式
没有任何其他测试仪可为如此多的测试提供如此快的速度。10 秒内完成更全的 Cat 6A 铜缆认证。迅速获得通过或失败结果，方便地按标准值检查各个测试参数，或分析图形上的特定区域。
6、LinkWare™ PC电缆测试管理软件
利用热门的多功能 LinkWare PC 管理软件应用程序，DSX-600 系列用户可方便地访问 ProjX 管理系统数据、生成报告并升级测试仪中的软件。项目经理有更全的工作流程管理和测试结果整理功能。用户可将公司标志添加到报告上做润色，然后原封不动地交给客户进行系统验收。保持业务工具的简便性，无论您使用哪种 Fluke Networks 铜缆或光纤测试仪，LinkWare PC 软件包都能够报告*有内容。
现在有了 LinkWare PC Stats，新的自动化统计报告选项，您可以查看整个传输基础设施，而不再需要局限于每页只显示一个链路的报表。软件分析 LinkWare PC 测试结果数据并把数据转换成图表和图形，从而直观地展示传输设施的性能 — 此报告以紧凑、图形化的格式(易于检验裕量以及发现异常)汇总了完整的传输设施信息。
7、LinkWare™ Live测试结果管理服务
LinkWare Live 是云式服务，任何人均可在任何设备上随时随地管理认证工作。 通过 LinkWare Live，您可以：
了解每项任务的每次测试。使用任意智能设备即可查看任意项目的情况，分析每一次测试，即时获得错误设置或线缆 ID 的通知。
良好的开始是成功的一半。使用计算机或平板定义线缆 ID 和测试设置。
确保您的测试仪处于新状态。标准随时可能在没有通知的情况下发生变化，而过时的测试报告可能意味着数小时的重新测试。LinkWare Live 能够自动保证测试仪保持更新。
不要再把时间和汽油浪费在送测试仪回办公室上。通过 Wi-Fi 直接将测试结果从工作场所上传到 LinkWare Live，然后自动下载到正确的任务中，以使用 LinkWare PC 快速生成报告。
避免项目拖延。跟踪*有测试仪后面的使用位置并监控其状态，确保它们始终处于校准状态并运行新固件。
*查看支持的*家
8、CableAnalyzer对比指南
功能 | DSX-600 | Versiv DSX-5000 | Versiv DSX-8000 |
说明 | 必不可少的 Cat 6A 和 Class EA 铜缆测试仪 | Cat 6A 和 Class FA 铜缆测试仪 | 很快、很准确的 Cat 8 和 Class I/II 铜缆测试仪 |
Cat 3 – Cat 6A / Class EA | X | X | X |
Class FA | X | X | |
Cat 8 / Class I/II | X | ||
较大频率 | 500 MHz | 1000 MHz | 2000 MHz |
自动测试时间 | 10 秒 Class EA/Cat 6A | 10 秒 Class EA/Cat 6A | 16 秒 Cat 8 / Class I/II |
屏蔽完整性测试 | X | X | X |
内存 | ≈ 12,000 Cat 6A 带图 | ≈ 12,000 Cat 6A 带图 | ≈ 12,000 Cat 6A 带图 |
电池寿命 | ≈ 8 小时 | ≈ 8 小时 | ≈ 8 小时 |
线缆标识符长度 | 60 字符 | 60 字符 | 60 字符 |
*久链路适配器 | 可选 | X | X |
ProjXTM 项目管理 | X | X | X |
TaptiveTM 手势用户界面 | X | X | X |
先进的故障信息诊断 | 有限 – (HDTDR & HDTDX) | X | X |
PoE 电阻不平衡 | X | X | |
集成外部串扰功能 | X | X | |
LinkWareTM 专业报告 | X | X | X |
LinkWareTM 实时支持 | X | X | X |
TCL 测量 | X | X | |
同轴适配器 | 可选 | 可选 | 可选 |
M12 适配器 | 可选 | 可选 | 可选 |
跳线适配器 | 可选 | 可选 | |
光纤 – OLTS、OTDR 和检测 | 可选 | 可选 | |
模块化 Versiv 系列面向未来的设计支持 TIA Cat 8 和 ISO Class I/II、单模和多模光纤损耗、OTDR 测试以及检测。先进的诊断能够使用简单的语言即时指出线缆故障原因和位置。两款 Versiv 铜缆测试仪均提供支持先进技术的测量，包括 NBASE-T 和其他应用的外来串扰，以及以太网供电 (PoE) 的阻抗不平衡。 |
美国Fluke DSX-600电缆测试仪技术参数：
线缆类型 | |
屏蔽和非屏蔽的双绞 LAN 布线 | TIA 类别3、4、5、5e、6、6A：100 Ω |
ISO/IEC Class C, D, E, EA: 100Ω 和 120Ω | |
测试标准 | |
TIA | 根据TIA 568-C.2 或TIA-1005 3、5、5e、6、 6A类 |
ISO/IEC | 根据 ISO/IEC 11801:2002和修订 C 和 D、E、EA类 |
较大频率 | DSX-600: 500MHz |
标准链路接口适配器 | |
*久链路适配器 | |
一般规格 | |
自动测试速度 | 5e或 6 类/Class D 或 E 的全双向自动测试：9 秒； |
全双向自动测试 6A/ EA类：10 秒 | |
支持的测试参数（测试标准决定了报告的参数和频率范围） | 接线图，长度，传播延迟，延迟偏差，直流回路电阻，插入损耗（衰减），回波损耗 (RL)，近端串扰 (NEXT)，衰减串扰比 (ACR-N)，ACR-F (ELFEXT)，综合 ACR-F (PS ELFEXT)，综合 NEXT，综合 ACR-N |
较大频率 | 500 MHz |
测试结果存储 | 12,000 Cat 6A 带图 |
显示屏 | 5.7 英寸 LCD，具有感应电容触摸屏 |
体积 | 主机与智能远端单元：2.625 英寸 x 5.25 英寸 x 11.0 英寸（6.67 厘米 x 13.33 厘米 x27.94 厘米） |
重量 | 3 磅（1.36 千克） |
电池 | 锂离子电池组，7.2 V |
电池寿命 | 8小时 |
电池充电时间 | 4 小时（40? C 以下，测试仪关闭） |
环境规格 | |
操作温度 | 32° F 至 113° F（0° C 至 45° C） |
贮存温度 | -22° F 至 +140° F（-30° C 至 +60° C） |
工作相对湿度（% RH 无冷凝） | 0% - 90%, 32° F - 95° F:(0° C - 35° C) |
0% - 70%, 95° F - 113° F:(35° C - 45° C) | |
振动 | 随机，2 g，5 Hz -500 Hz |
冲击 | 1 米跌落试验（无论是否带有模块和适配器） |
*全 | CSA 22.2 No. 61010, IEC 61010-1 第 3 版 |
海拔 | 13,123 英尺 (4,000 m) |
10,500 英尺（3,200 米），含交流适配器 | |
EMC | EN 61326-1：便携 |
