美国2B Model 106L臭氧分析仪的操作原理

浏览量:263 发布时间:2022-04-18 10:16:53



美国2B科技设计的Model 106L型号的臭氧分析仪采用了成熟的254nm紫外吸收法技术,可在一个从十亿分之一体积比(ppb) 的下限到百万分之一(ppm) 的上限的动态量程里,*确测量大气中的臭氧。该仪器广泛应用于臭氧制备车间、化工、石油、造纸、纺织、制药、香精香料工业、水处理等领域。下面我们讲解一下美国2B Model 106L臭氧分析仪的操作原理。

106L 臭氧分析仪.JPG

紫外吸收技术法长期用于测量大气臭氧,具有高度*密性和准确性。臭氧分子具有在254nm处*大吸收的特性,和低压汞灯发射的主要波长一致。所幸的是,仅发现空气中*少分子在显著浓度下吸收该波长的光线。然而,如果含芳烃的有机化合物存在的话,就会在高度污染的空气中产生干扰现象。

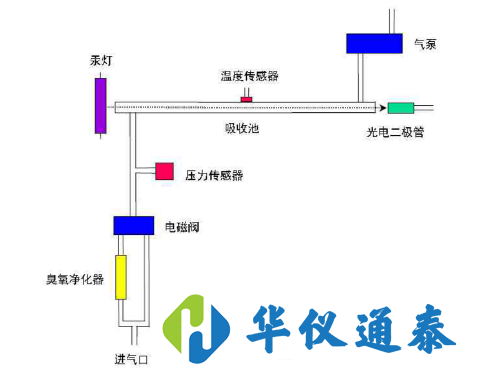

臭氧分析仪原理图


如上图,光通过一个 14cm 长的装有石英窗的吸收池会变稀薄,臭氧检测便基于此原理。一个低压汞灯位于吸收池的一边,而光电二*管位于吸收池的另一边。光电二*管有内置的集中在254nm波长的干扰滤波器,该波长是汞灯发射的光的主要波长。一个空气泵抽取样气进入仪器,流量大约为1L/Min。一个电磁阀自动转换将空气直接送入吸收池或通过臭氧净化器再将空气送入吸收池,二者交替进行。光电二*管里光的强度通过经过净化器和未经过净化器的空气测量,经过臭氧净化器的空气记做(),未经臭氧净化器的空气记做()。


根据比尔-朗伯定律,依据测量到的,可计算出臭氧浓度:



这里l是路径长度(14cm) 而σ是在254nm (1.15 x 10ˉ¹⁷cm²分子ˉ¹或308 atmˉ¹cmˉ¹)处的吸收截面积,已知的准确度约为1%。2B科技的仪器采用和其它商业仪器相同的截面积(消光系数)。测量吸收池内的压力和温度,这样臭氧浓度便能按照十亿分之一的体积(ppbv)混合比率形式显示。除了臭氧混合比率外,仪器还显示和记录池温、池压。池压以Torr或mbar为单位,池温以°C或K单位显示和记录。


以上就是臭氧分析仪的操作原理,如需了解更多美国2B Model 106L 臭氧分析仪的相关信息,如:使用方法、仪器价格、技术参数等,请拨打我们的咨询电话:4009011718。
