  • 德国 R&S SMBV100A矢量信号发生器

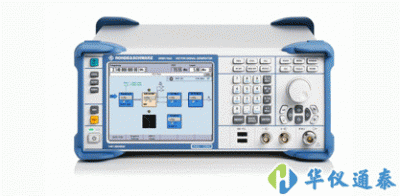

德国 R&S SMBV100A矢量信号发生器

德国 R&S SMBV100A矢量信号发生器具有很好的灵活性,能够提供优异的信号质量,以及高性价比。

关键字:SMBV100A,SMBV100A矢量信号发生器,德国 R&S发生器

  • 联系电话:王经理 13261731718
  • QQ咨询:2881699718
产品详情

德国 R&S SMBV100A矢量信号发生器具有很好的灵活性,能够提供优异的信号质量,以及高性价比。


德国 R&S SMBV100A矢量信号发生器产品简介:

先进的矢量信号源*须具有很好的灵活性,能够提供优异的信号质量,以及高性价比。¸SMBV100A在这些方面为中档矢量信号源确立了新标准。

基于基带信号产生选件,能在仪器内部产生*有主流的数字无线标准信号

在频率到 6GHz 的同级别信号源中,具有很高的输出电平,并且具有优异的射频特性

性价比高、易于现场维修

可以适应用户的各种不同应用

R&S®SMBV100A能够提供卓的RF 性能,以及非常高的输出电平和非常短的信号建立时间。同时,R&S®SMBV100A的内部基带信号发生器可以生成多种数字通信标准信号(如 WiMAX、HSPA+、LTE )。9 kHz至6 GHz的频率范围,覆盖了数字调制使用的*有重要频段。

由于具有佳的可扩展性,R&S®SMBV100A可以方便地进行定制,以满足各种特定的用户需求。在生产应用方面,利用基带任意波形发生器(ARB)选件可以重放预定义测试序列,实现经济型解决方案。也可以利用基带编码器选件提供实时信号产生功能,在仪器上就可以直接生成各种复杂的信号,而无需借助于外部信号产生软件。

R&S®SMBV100A的维护设计也非常简便。配合其自身良好的可扩展性,确保了非常低的拥有成本。

仪器小巧的体积和方便直观操作的图形用户接口更有利于满足各种可能的应用需求。

*有这些特点使 R&S®SMBV100A成为开发应用、生产以及维修的理想选择。无论需要什么数字调制信号,仪器都能够如愿实现。


德国 R&S SMBV100A矢量信号发生器优点和特色:

能够满足未来应用:

硬件设计确保能满足未来应用

RF频率范围直达6 GHz的高功率输出

使用内部信号,可以获得高达 120 MHz 的 RF 信号带宽

I/Q 调制器的很大RF带宽超过 500 MHz

软件升级功能可使设备功能保持较新


使用基带选件可以定制在仪器内部生成信号:

具有实时功能的基带信号编码器可用于直接生成信号

集成的ARB功能可以重放预先生成的波形

可以提供不同带宽的仅具备 ARB 功能的型号

存储深度高达256 M采样,可以生成长测试序列


支持*有现代的数字标准:

方便的图形用户接口,信号配置简洁明了

2G/3G/LTE 移动通信标准

包括移动WiMAX和WLAN IEEE 802.11n在内的无线标准


针对*有类型应用的高RF性能:

很低的相位噪声确保了数字信号具有很低的EVM(误差矢量幅度)

高输出电平可以补偿测试/系统设备中的损耗

建立时间快,可以实现更快速的测量

带有基本的模拟调制功能


灵活的信号处理能力和基带连通性:

CW(连续波)干扰和AWGN (加性高斯白噪声)模拟

模拟和数字基带信号输出

支持R&S®EX-IQ-Box数字接口适配器


简单的维护理念,使用成本低:

快速现场维修

校准周期长达3年,使维护成本很小化

简洁的模块化设计缩短了维修时间


同时实现了*面性和专业性:

针对高生产吞吐量进行了优化

多段波形模式可以在测试序列间实现快速切换

很高的电平可重复性确保了测试条件稳定可靠

可用于航天和国防应用

功能多样,既可以生成未调制脉冲信号,也能生成复杂的调制脉冲信号

可以耦合多台仪器,从而产生相位相干RF信号




德国 R&S SMBV100A矢量信号发生器技术参数:

基本设备

频率

范围

R&S*SMBV-B103


CW模式

9kHz到3GHz


I/Q模式

1MHz到3GHz


R&S*SMBV-B106



CW模式

9kHz到6GHz


I/Q模式

1MHz到6GHz


建立时间

SCPI模式ALC开状态,CW模式

<3ms

SCPI模式ALC开状态,CW模式

<5ms


SCPI模式ALC表格状态

<2ms


SCPI模式ALCS&H状态

<7ms


List模式

<1ms


电平

很大输出功率

1MHz<f6GHz


对电平误差

1MHz<f<f≤3GHz

<0.5dB

ALC关、S&H情况下的附加电平误差

该模式用于I/O调制和脉冲调制

<0.25dB

50Ω系统中的输出阻抗VSWR(电压驻波比)

200kHz<f<f<f≤6GHz

<1.8

建立时间

SCPI模式ALC开状态CW模式

<2.5ms

SCPI模式ALC开状态I/O模式

<5ms


SCPI模式ALC表格状态

<2ms


SCPI模式ALC S&H状态

<7ms


List模式

<1ms


反向功率

1MHz<f<f<f<f1GHz

50W

1GHz<f<f<f<f<f≤2GHz

25W


2GHz<f<6ghz< span="">

10W


频谱纯度

谐波

f>1MHz;CW,电平≤8dBm

<-30dBc

非谐波

CW,电平>-10dBm>10kHz载波偏移

<70dBc(标称值-128dBc)

f≤1500MHz



SSB相位噪声

20kHz载波偏移,1Hz测量带宽,CW


f-100MHz

<-141dBc(标称值-147dBc)


f-1GHz

<-122dBc(标称值-128dBc)


f-6GHz

<-106dBc(标称值-112dBc)


宽带噪声

对于电平>5dBm>10MHz的载波偏移,1Hz测量带宽,CW的情况,衰减器模式位'自动'

<-142dBc(标称值-152dBc)

支持的模拟调制模式

调幅(AM)

标准


频率/相位调制

标准


很大FM偏移

f>3GHz

16MHz

很大øM

f>3GHz

160度

脉冲调制

可选,使用R&S*SMBV-K22


开关比

>80dB


上开/下降时间

RF幅度的10%到90%

<20ns,典型值4ns

很小脉冲宽度

使用R&S*SMBY-K23脉冲发生器软件

10ns

基本单元



VQ调制



内部支持的通信系统(用选件实现)

需要基带信号发生器R&S*SMBV-B10


实时,自定义的数字调制

需要基带信号发生器R&S*SMBV-B10


I/Q调制器带宽

内部

外部

60MHz或120MHz,取决于基带选件
>500MHz

很大波形长度

使用R&S*SMBV-B55选件

32M采样
256M采样

DAC分辨率



ACLR(邻道泄漏比)

WCDMA 3GPP FDD,TM 1/64

典型值67dBc

EVM(误差矢量幅度)

WCDMA 3GPP FDD,TM 1/64

典型值0.6%

WiMAXIEE 802.16e

典型值0.4%


EUTRA/LTE

典型值0.4%


连通性



远程控制

IEC/IEEE,以太网(局域网)USB


外围设备接口

USB2.0
