  • 美国Seismic Source Sigma4先进地震/声学监测系统

美国Seismic Source Sigma4先进地震/声学监测系统

美国Seismic Source Sigma4先进地震/声学监测系统在无需任何数字传输电缆的情况下,可很好地实现传统设备*有功能,包括震源控制系统、灵活的数据采集系统、GPS时间同步系统、远程控制系统、数据记录质量检查系统、以及地震数据收集等功能。

关键字:Sigma4,Sigma4地震/声学监测系统,Seismic Source Sigma4

  • 联系电话:王经理 13261731718
  • QQ咨询:2881699718
产品详情

美国Seismic Source Sigma4先进地震/声学监测系统在无需任何数字传输电缆的情况下,可很好地实现传统设备*有功能,包括震源控制系统、灵活的数据采集系统、GPS时间同步系统、远程控制系统、数据记录质量检查系统、以及地震数据收集等功能。


美国Seismic Source Sigma4先进地震/声学监测系统产品简介:

SIGMA 4,世界上先进,成熟的无线地震记录集系统,可内置/外接传感器,包含3通道和4通道两种型号,无缝提供完整的震源控制/记录集成解决方案。

Sigma4可扩展至数百个通道,相对于其他产品,该型号应用案例更为广泛,在油气勘测、诱发地震监测、地质岩土工程、振动/声学监测和地震监测等方面充分应用。

典型用途包括自主(盲采)节点、控制&状态节点金额实时数据测震仪,具有多种记录模式和测量方案,在面对不同观测条件和观测对象时,配合相应的软硬件和测量方案,可形成不同的观测策略。

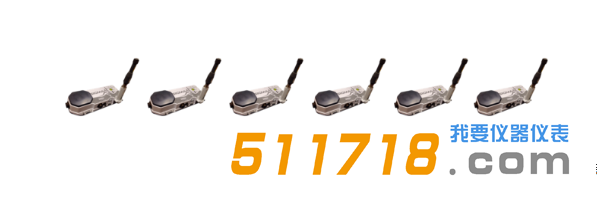

美国Seismic Source SIGMA 4无线地震记录集系统.png

SIGMA 4无线地震记录集系统


美国Seismic Source Sigma4先进地震/声学监测系统适用对象及相应解决方案:

油气勘测用户:反射波法;

诱发地震监测用户:长期/短期监测、地面测量-井中监测、地面测量-注入监测(水力压裂、废液注入/处理)、地面测量:矿井挖掘监测;

工程地震用户:反射波法、折射波法、MASW、RiMi、SPAC、HVSR

振动/声学监测用户:有人值守/无人值守监测、速度/加速度监测、强震动监测

地震监测用户:宽频带地震仪。

美国Seismic Source Sigma4先进地震 声学监测系统2.png

美国Seismic Source Sigma4先进地震/声学监测系统技术优势:

很好的数据质量:宽动态范围、低本底噪声、低失真,高*大输出。

高可扩展性:支持数百个通道扩展。

好的操作性能:*高速采样、长记录时长、智能触发算法。

时间同步:GPS可驯时钟:*有设备通过GPS模块对时;同步触发采集;主/从时间同步。

可靠的内置存储:工业级闪存、无数据丢失、大容量存储。

支持边记录边下载:下载当前或历史数据不中断当前记录状态。

灵活的外部存储:通过加固USB接口下载数据,不需中断当前记录状态。

普适的外接网络:支持实时数据网络,通过网络可边记录边下载,适用*有IPv4协议媒介,星型拓扑及菊花链WiFi网络。

内置检测功能:数据质量控制、设备检测、传感器检测。

检波器选项:可选内置2Hz检波器元件,1个纵向,2个剪切方向;任何外置检波器传感器(如1, 2, 4.5, 10, 16 Hz);外置低频(<20s周期)三分量宽频带测震仪。

加速度计选项:“高动态范围”力平衡加速度计;“低噪声”力平衡加速度计-井下和拱顶支撑;水听器选项。


美国Seismic Source Sigma4先进地震/声学监测系统操作模式:

操作模式-相同硬件,相同固件,不同功能:

触发记录模式:每次触发发生时记录指定的时间长度,数据写入内部存储或外置存储,可上传至网络,多种触发模式(自动触发、时断信号、通道输入、PPS脉冲),单元代码0-2000。使用软件:VScope,BGR

连续记录模式:连续记录60s时长,根据GPS时间,记录开始于每分钟的开端(0s,0ms),数据写入内部存储或外置存储,可上传至网络,单元代码20000-22000。使用软件:RTR,Observe。

自主测量方案:脱离电脑运行,数据写入内部存储或外置存储,可在触发记录模式或连续记录模式下工作,采集完成后从模块下载数据,从USB或网络下载数据并转换为SEG-Y格式。

云测量方案:使用简便,使用SFTP(*全文件传送协议)上传数据至服务器,使用移动网络解调器或WiFi网络,压缩数据上传以尽量减少网络占用率,上传数据至1-10个单元,通过Web用户界面轻松配置服务器和登录信息。(无人值守/有人值守振动监测)

原始数据流模式:基于网络的连续原始数据流,支持64KHz连续记录,数据记录不会保存在闪存或USB存储上。


美国Seismic Source Sigma4先进地震/声学监测系统数据采集策略:

#1-实时数据网络触发记录模式:

美国Seismic Source Sigma4先进地震 声学监测系统3.png

主动地震(使用震源),使用实时炮点记录,每个炮点激发时,*有单元之间需要WiFi或有线网络连接,须验证每炮都有100%数据,否则重新激发,实时噪声监控。

#2-实时数据网络连续记录模式:

美国Seismic Source Sigma4先进地震 声学监测系统4.png

主动地震(使用震源),网络允许情况下使用实时炮点记录,可以下载任何丢失的炮点记录或数据,当网络不是100%或有单元在自主模式时。当新的数据导入时,已处理过的炮点数据将再次被处理,实时噪声监控,无不完整的炮点/数据,允许使用不同的记录长度或预触发延迟(以及可控震源的不同扫频)重新处理*有的炮点记录。

#3-无网络连续记录模式:

美国Seismic Source Sigma4先进地震 声学监测系统5.png

主动地震(使用震源),通过USB或网络收集炮点信息数据后产出炮点记录,无丢失炮点,采集数据时不会中断记录,允许使用不同的记录长度或预触发延迟(以及可控震源的不同扫频)重新处理*有的炮点记录。

#4-实时数据网络连续采集模式:

美国Seismic Source Sigma4先进地震 声学监测系统6.png

被动地震(无源),每分钟产出被动记录,任何非实时下载(或设备处于自主模式下)数据可稍后通过USB或网络采集并导入电脑以完成被动数据集的产出,无丢失数据,在采集数据时不需要中断记录。

#5-无网络连续采集模式:

美国Seismic Source Sigma4先进地震 声学监测系统7.png

被动地震(无源),通过USB或网络收集数据时产出被动数据记录并导入电脑,无丢失数据,在采集数据时不需要中断记录。


美国Seismic Source Sigma4先进地震/声学监测系统典型应用方案:

反射波法:连续记录;90道;2维测线;新加坡公用管道检测。

压裂监测:长期压裂监测;太阳能/电池/风能短期压裂监测;蓄电池电源实时数据网络;大范围WiFi(2km)自主模式;在不中断记录的情况下可使用USB存储每周/月下载数据。

HVSR:连续记录;3-4道;被动数据。

ReMi:连续记录;48通道;被动数据。

SPAC:连续记录;12通道或更多;被动数据。

振动监测:有人值守或无人值守(有人值守-电脑实时波形显示/无人值守-远程分析与触发,上传至服务器); 电子邮件提醒;PDF报告(可自定义);用户可选择的触发方式。


美国Seismic Source Sigma4先进地震/声学监测系统软件技术参数:

Observer

Observer提供了对SIGMA4节点的命令和控制,并允许在采集前和采集中进行系统监测。

美国Seismic Source Sigma4先进地震 声学监测系统8.png

节点库存控制

SEG-P1 & GPX 测量数据输入

台站部署

仪器测试&报告

传感器测试&报告

网状无线通信

传播噪声显示


Data Collector

Data Collector软件通过网络或USB连接从Sigma 4节点下载地震数据。

美国Seismic Source Sigma4先进地震 声学监测系统9.png

实时采集状态

从U盘中读取数据

通过WiFi或以太网读取数据

通过移动调制解调器读取数据

炮点状态报告

支持主动源&被动源地震

数秒内收集数分钟长度的数据


Harvest

Harvest软件 读取原始的 SEG Y数据文件,根据它们的部署进行空间对齐,在时间上窗口追踪,并输出记录。

美国Seismic Source Sigma4先进地震 声学监测系统10.png

输出 SEG-D 或 SEG-Y格式文件

输出完整的道头

包括数据文件的垂向和差异叠加数据文件


SourceLink

SourceLink 软件为主动控制提供了完整的*化解决方案。提供可控震源模块、炸药震源模块或其他陆上震源的实时控制,并与Observer软件中的实时接收器排列相结合。



美国Seismic Source Sigma4先进地震/声学监测系统技术参数:

Sigma 4 (3 channels) 技术参数:

Sigma 4 (4 channels) 技术参数:
